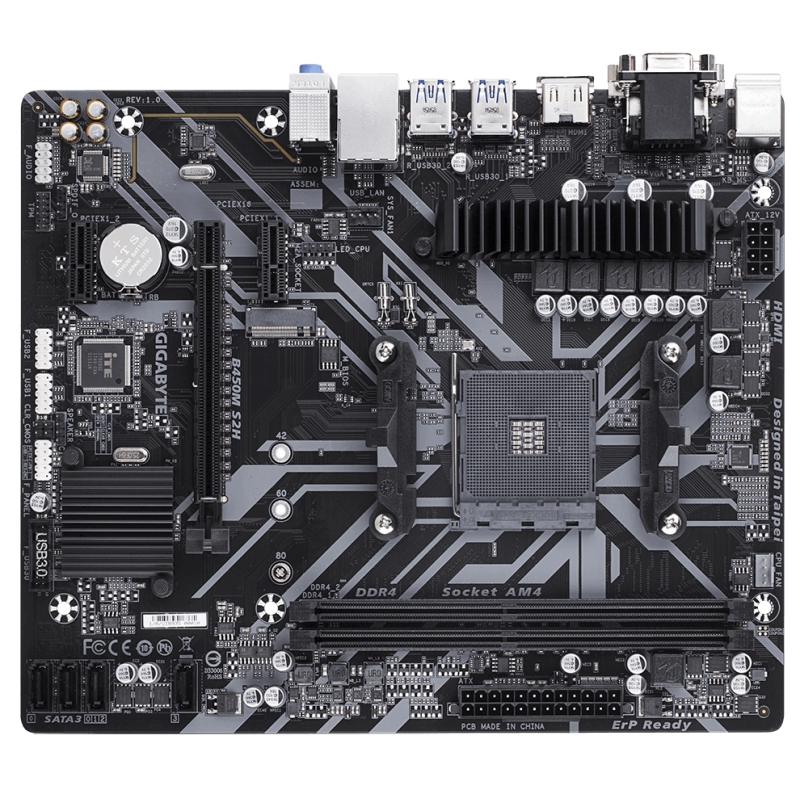

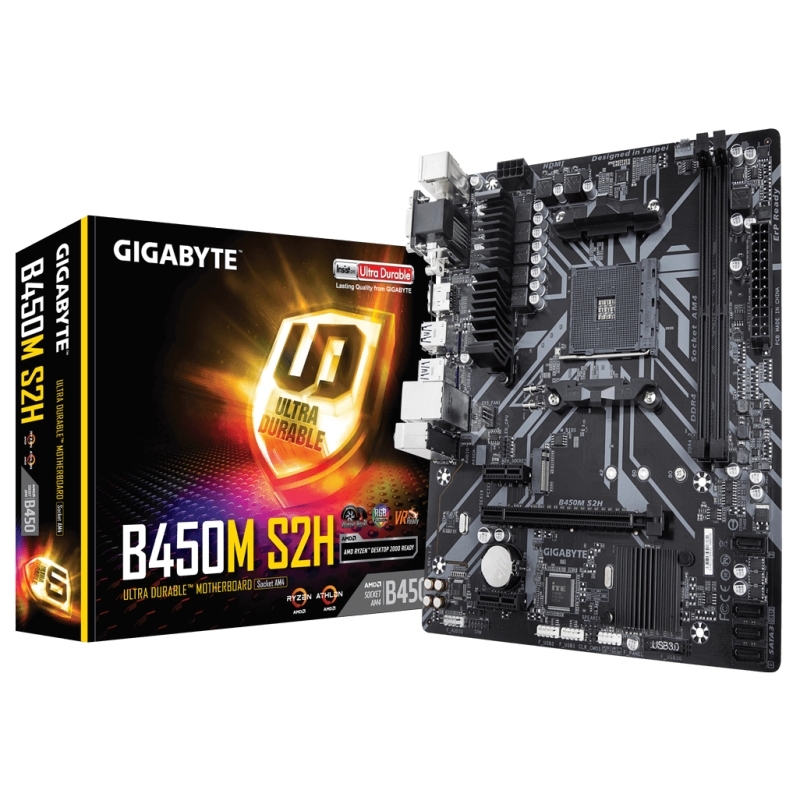

Gigabyte B450M S2H Socket AM4 - Placa Base

Procesador

AM4 Socket:

Support for AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors

(Por favor, acuda a "lista de soporte de CPU" para más información.)
Chipset

AMD B450

Memoria

2 x DDR4 DIMM sockets con soporte de hasta 32 GB de memoria del sistema
Arquitectura de memoria Dual Channel
Soporte para módulos de memoria ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8
Support for DDR4 3200(O.C.)/2933/2667/2400/2133 MHz memory modules
Soporte para módulos de memoria Extreme Memory Profile (XMP)

(Por favor diríjase a la "Lista de memorias soportadas" para más información.)
Gráfica Integrada
Procesador gráfico integrado:

1 x puerto D-Sub port, con capacidad para una resolución máxima de 1920x1200@60 Hz
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz(Note)
* Support for HDMI 2.0 version and HDCP 2.2.(Note)

Máximo de memoria compartida de 2 GB
(Note) Actual support may vary by CPU.
Audio

Realtek® ALC887 codec
Audio de alta definición
2/4/5.1/7.1-channel
* Para configurar el audio de 7.1 canales, tiene que utilizar un módulo frontal de audio HD y activar la función de múltiples canales de audio a través del controlador de audio.
Soporte para salida S / PDIF

LAN

Chip Realtek® GbE LAN (10/100/1000 Mbit)

Zócalos de Expansión

1 x PCI Express x16, funcionando a x16
(La ranura PCIEX16 cumple el estándar PCI Express 3.0.)
2 x ranuras PCI Express x1
(Las ranuras PCI Express x1 cumplen con el estándar PCI Express 2.0.)

Interfaz de almacenamiento

1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2* SSD support)
* Supports only M.2 SATA SSDs when using an AMD Athlon™ 200-series/ 7th Generation A-series or Athlon™ APU.
4 x conector SATA 6Gb/s
Soporta RAID 0, RAID 1, y RAID 10

USB
Chipset:

2 x USB 3.1 Gen 1 ports available through the internal USB header
6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)

CPU:

4 x USB 3.1 Gen 1 ports on the back panel

Conectores Internos E/S

1 x 24-pin ATX main power connector
1 x conector de alimentación ATX 12V 8-pin
1 x conector del ventilador de la CPU
1 x conector del ventilador del sistema
1 x Triple conector socket M.2
4 x conectores SATA 6 Gb / s
1 x front panel header
1 x conector de audio en el panel frontal
1 x S/PDIF Out header
1 x CPU cooler LED strip/RGB LED strip header
1 x cabezal USB 3.1 Gen 1
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
La función TPM es opcional según las diferentes políticas locales
1 x Clear CMOS jumper
1 x conector para altavoz
1 x conector de intrusión en el chasis

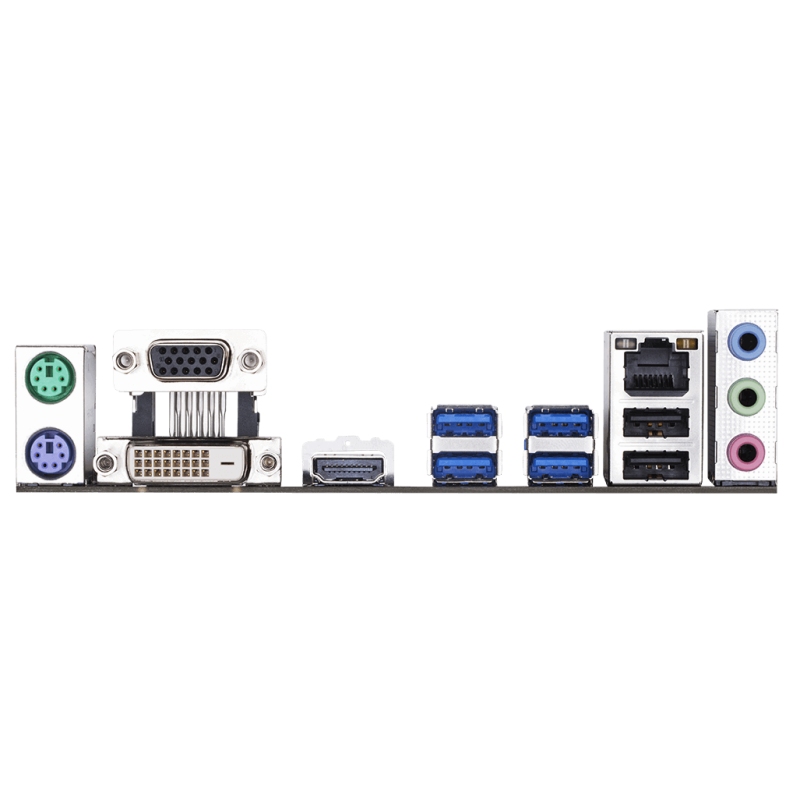

Panel E/S Trasero

1 x puerto de Teclado PS / 2
1 x puerto de ratón PS / 2
1 x puerto D-Sub
1 x puerto DVI-D
1 x HDMI
4 x puertos USB 3.1 Gen 1
2 x puerto USB 2.0/1.1
1 x Puerto RJ-45
3 x audio jacks

Controlador E/S

Chip controlador E/S iTE®

Monitorización Hardware

Detección de voltaje
Detección de temperatura
Detección de la velocidad del ventilador
Advertencia de sobrecalentamiento
Aviso en caso de fallo en el ventilador
Control de la velocidad del ventilador
* El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.

BIOS

1 x flash de 128 Mbit
Licencia para uso de UEFI BIOS de AMI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Otras Características

Soporte para APP Center
* Las aplicaciones disponibles en la App Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar dependiendo de las especificaciones de la placa base.
@ BIOS ™
3D OSD
Auto Green
Soporte de Cloud Station
EasyTune
Fast Boot
Boost en los juegos
Soporte para On/Off Charge
RGB Fusion
Smart Backup
Smart Keyboard
Smart TimeLock
Smart HUD
Smart Survey
Visor de información del sistema
USB Blocker
Soporte para Q-Flash
Soporta Xpress Install

Software Incluido

Norton® Internet Security (versión OEM)
Realtek® 8118 Gaming LAN Bandwidth Control Utility

Sistema Operativo

Support for Windows 10 64-bit
Soporta Windows 7 64 bits
* To support Windows 7 64-bit, you must install an AMD Pinnacle Ridge & Summit Ridge CPU.
* Por favor, descargue e instale "Windows USB Installation Tool" de la página web de GIGABYTE antes de instalar Windows 7.

Formato

Micro ATX form factor; 24.4cm x 20.5cm
