Características

Socket

Intel LGA 1700

Memoria

DDR4

Chipset

Intel B760

Formato

Micro ATX

Wifi

No

Especificaciones

Procesador

LGA1700 socket: Support for the 13th and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

Intel® B760 Express Chipset

Memoria

Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules
4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Gráfica Integrada

Integrated Graphics Processor-Intel® HD Graphics support:
1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.0 version and HDCP 2.3.
1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version.
(Graphics specifications may vary depending on CPU support.)
Support for up to quad-display at the same time

Audio

Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Zócalos de Expansión

CPU:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
Chipset:
2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1

Interfaz de almacenamiento

CPU:
1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset:
1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2 support
5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
2 x USB 2.0/1.1 ports on the back panel
Chipset+2 USB 2.0 Hubs:
4 x USB 2.0/1.1 ports available through the internal USB headers

Conectores Internos E/S

1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
1 x addressable LED strip header
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
1 x serial port header
1 x parallel port header
1 x S/PDIF Out header
1 x Q-Flash Plus button
1 x reset button
1 x reset jumper
1 x Clear CMOS jumper

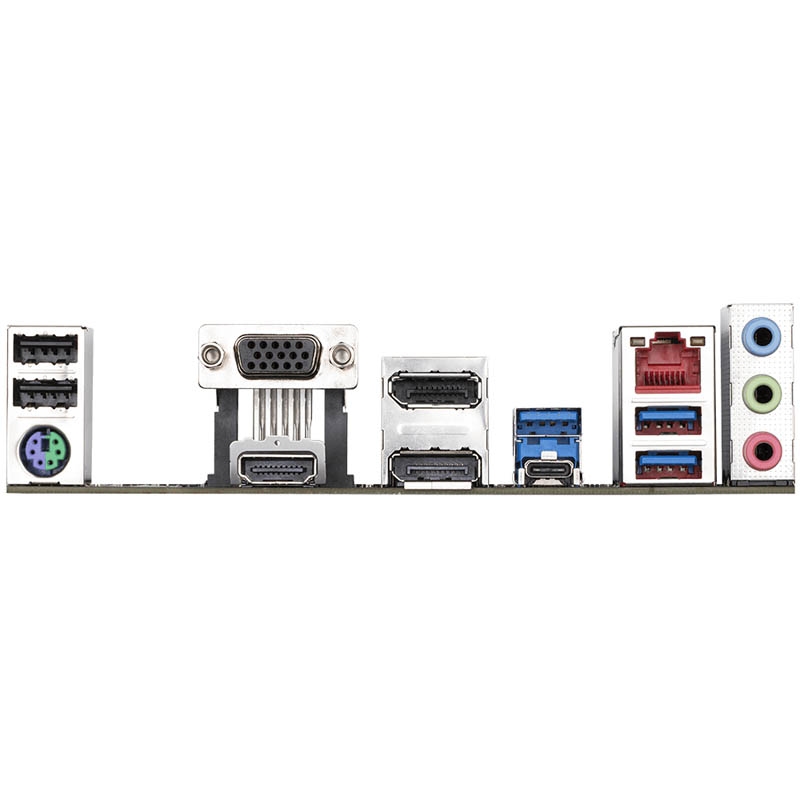

Panel E/S Trasero

2 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
1 x D-Sub port
1 x HDMI port
2 x DisplayPorts
3 x USB 3.2 Gen 1 ports
1 x USB Type-C® port, with USB 3.2 Gen 2 support
1 x RJ-45 port
3 x audio jacks

Controlador E/S

iTE® I/O Controller Chip

Monitorización Hardware

Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.

BIOS

1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Otras Características

Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus

Bundled Software

Norton® Internet Security (OEM version)
LAN bandwidth management software

Sistema Operativo

Support for Windows 11 64-bit
Support for Windows 10 64-bit

Formato

Micro ATX Form Factor; 24.4cm x 24.4cm

Descripción del producto

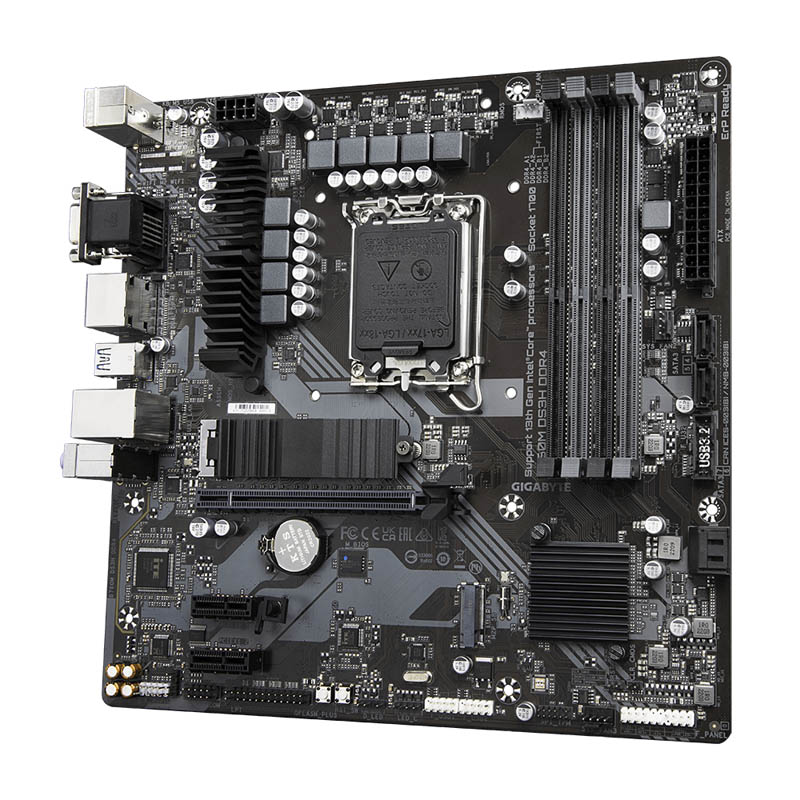

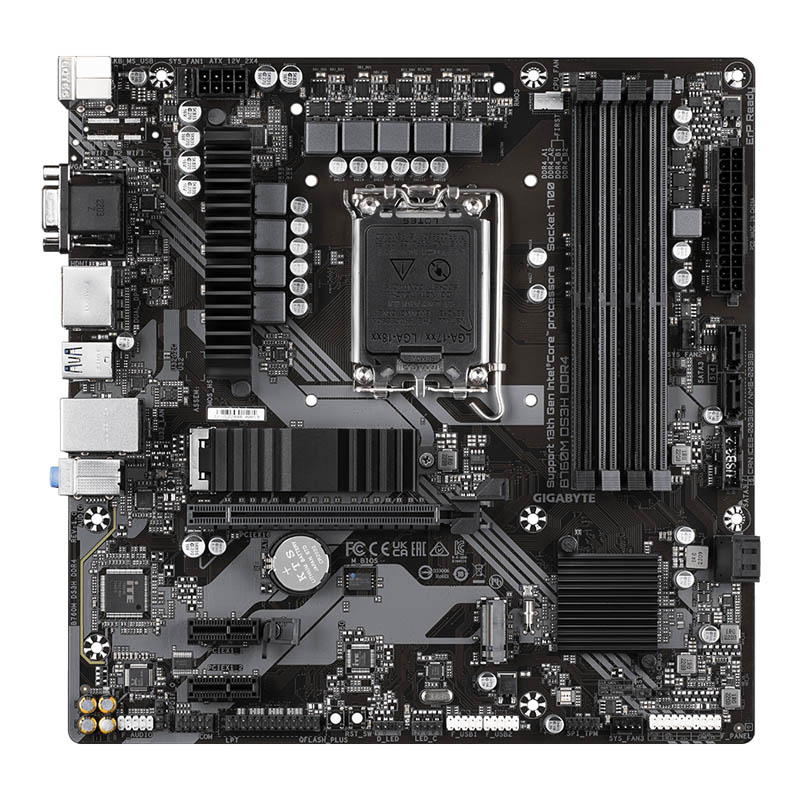

Placa Base Gigabyte B760M DS3H D4 Socket 1700

Placa base Intel compatible con procesadores de la serie 13ª y 12ª Gen. Rendimiento incomparable, solución VRM digital híbrida de 6+2+1 fases. Dual Channel DDR4: 4*DIMMs Compatibilidad con módulo de memoria XMP. Almacenamiento de próxima generación: 2 conectores PCIe 4.0 x4 M.2.

Diseño VRM digital híbrido de 6+2+1 fases

• 6+2+1 fases MOSFET de RDS bajo (activado)
• Estrangulador y condensadores premium para mejorar la respuesta transitoria y minimizar la oscilación.

PCIe 4.0

Las placas base GIGABYTE B760 están listas para funcionar con los dispositivos PCIe 4.0 que se espera que experimenten el triple de ancho de banda que los dispositivos PCIe 3.0 actuales. Para alcanzar la alta velocidad y mantener una buena integridad de la señal, el departamento de I+D de GIGABYTE utiliza la PCB de baja impedancia para proporcionar el máximo rendimiento.

Soporte para DDR4 XMP

GIGABYTE ofrece una plataforma probada y comprobada que garantiza la compatibilidad adecuada con perfiles de hasta 5333 MHz y más. Todo lo que los usuarios deben hacer para lograr este aumento de rendimiento es asegurarse de que su módulo de memoria sea compatible con XMP y que la función XMP esté activada y habilitada en su otra placa GIGABYTE.

PerfDrive de GIGABYTE

La tecnología PerfDrive integra múltiples configuraciones de BIOS exclusivas de GIGABYTE para permitir a los usuarios equilibrar fácilmente entre diferentes niveles de rendimiento, consumo de energía y temperatura de acuerdo con sus necesidades cuando utilizan procesadores Intel® Core™ de 13.ª generación.

Protección térmica ultra eficiente M.2 de GIGABYTE

Con la durabilidad en mente, GIGABYTE ofrece una solución térmica para dispositivos SSD M.2. El M.2 Thermal Guard evita la aceleración y los cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.

Smart Fan 6

Smart Fan 6 contiene varias características de enfriamiento únicas que aseguran que la PC para juegos mantenga su rendimiento mientras se mantiene fresca y silenciosa. Múltiples cabezales de ventilador pueden admitir bomba y ventilador PWM/DC, y los usuarios pueden definir fácilmente cada curva de ventilador en función de diferentes sensores de temperatura en todos los ámbitos a través de una interfaz de usuario intuitiva.

CONECTIVIDAD

Las placas base GIGABYTE permiten la mejor experiencia de conexión con velocidades de transferencia de datos increíbles a través de la red y el almacenamiento de próxima generación.

Primer usuario de LAN de 2,5 GbE integrada

La adopción de LAN 2.5G proporciona conectividad de red de hasta 2.5 GbE, con velocidades de transferencia al menos 2 veces más rápidas en comparación con las redes generales de 1 GbE, perfectamente diseñado para jugadores con la mejor experiencia de juego en línea.

Admite Ethernet RJ-45 multigigabit (10/100/1000/2500 Mbps)

Conectando el futuro - USB 3.2 Gen 2 Type-C ®

El USB Type-C ® es un nuevo conector reversible que está repleto de funciones útiles, como la compatibilidad con USB 3.2 Gen 2 para una velocidad de transferencia de 10 Gb/s. Alimentado por el controlador Intel® USB 3.2 Gen 2, este pequeño puerto brinda la mejor experiencia USB Type-C® posible .

Audio de alta fidelidad .Condensadores de audio de gama alta

Las placas base GIGABYTE utilizan condensadores de audio de alta gama. Estos capacitores de alta calidad ayudan a brindar audio de alta resolución y alta fidelidad para proporcionar los efectos de sonido más realistas para los jugadores.

Protector de ruido de audio

Las placas base GIGABYTE cuentan con una protección contra el ruido de audio que esencialmente separa los componentes sensibles de audio analógico de la placa de la posible contaminación acústica a nivel de PCB.
